POLEKS HN400
PRODOTTI > POLEKS

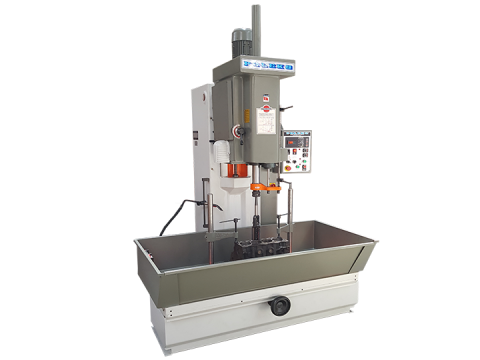

HM400
LEVIGATRICE IDRAULICA PER CANNE E MONOBLOCCHI
La levigatrice HN-400 è una robusta e versatile levigatrice verticale per lavorazioni di levigatura su canne, canne alettate e monoblocchi.
Può eseguire levigature di precisione a partire dal piccolo motore motociclistico fino al grande monoblocco diesel.
Il corpo macchina è interamente in ghisa, per evitare onde armoniche che generino vibrazioni durante la lavorazione.
La velocità di rotazione e quella di corsa sono regolabili separatamente, per ottenere il migliore incorcio richiesto durante la lavorazione.
Tutto l'impianto idraulico è all'interno della macchina
Un'ottima levigatrice, anche questa costruita con la robustezza di ieri e la tecnologia del domani.
CARATTERISTICHE HN400 |
|
SPECIFICHE HN400 | |
Diametro massimo levigabile: | 260 mm |
Diametro minimo levigabile: | 25 mm |
Corsa massima | 400 mm |
Velocità del mandrino di levigatura | 40/80 giri/min |
Velocità corsa mandrino | 0,18 mt/min |
Superficie della tavola | 600 x 1500 mm |
Corsa massima tavola | 1000 mm |
Distanza minima mandrino tavola | 250 mm |
Distanza massima mandrino tavola | 1300 mm |
Potenza motore mandrino | 1,1 kw |
Potenza motore idraulico | 1,5 kw |
Potenza motore unità di raffreddamento | 0,19 kw |
Motore movimento testa | 0,75 kw |
Alimentazione macchina | 380 V |
Alimentazione quadro comandi | 24 V |
Potenza Totale Impiegata | 4 kw max |
Lunghezza di lavoro della macchina | 3150 mm |
Lunghezza | 1650 mm |
Profondità | 1300 mm |
Altezza | 2320/2700 mm |
Peso | 900 kg |
DOTAZIONE RM200 | |
3 | MANDRINI |
1 | TESTA PER SPIANATURA |
1 | SISTEMA UNIVERSALE DI FISSAGGIO PER MONOBLOCCHI A "V" |
2 | SET SUPPORTI PARALLELI ALTEZZA 100 mm |
2 | SET SUPPORTI PARALLELI ALTEZZA 200 mm |
Extra | SERIE BLOCCAGGI RAPIDI |
1 | DISPOSITIVO DI FISSAGGIO PER CANNE ALETTATE |
4 | BLOCCHETTI FISSAGGIO MONOBLOCCO |
10 | SET VITI E DADI |
3 | UTENSILI PER BISELLATURA |
5 | UTENSILI PER ALESATURE |
1 | UTENSILE PER SPIANATURA |
1 | DISPOSITIVO DI CENTRATURA |
1 | DISPOSITIVO PER POSIZIONAMENTO A MISURA UTENSILE |
1 | LEVA FULCRO PER DISPOSITIVO PER MONOBLOCCHI A "V" |
1 | ROBOT MONTAGGIO MANDRINI |
1 | MANUALE |
1 | ARMADIO ELETTRICO CON LAMPADA |
1 | LAMPADA DI LAVORO |
1 | CASSETTA ATTREZZI (2 CHIAVI-POMPA OLIO-SERIE VITI E DADI MONTAGGIO) |
Extra | AFFILATRICE UTENSILI |
Extra | COMPLESSIVO ALESATURA FORI CIECHI |
- Trasmissione in ghisa
- Impostazioni della velocità a doppio stadio
- Lampada per l'illuminazione del lavoro
- Armadio elettrico con illuminazione interna
- Testa di trasmissione a controllo elettronico
- Testa di trasmissione su guide di scorrimento
Specifiche tecniche HM 400
Max. Capacità di levigatura mm 260
Min. Capacità di levigatura mm 25
Corsa massima mm 400
Velocità del mandrino di levigatura giri/min 40 x 80
Velocità di corsa del mandrino m/min 0,18
Superficie della tavola mm 600 x 1500
Corsa della tavola mm 1000
Min. Distanza tra il mandrino e la tavola mm 250
Max. Distanza tra il mandrino e la tavola mm 1300
Potenza motore mandrino Kw 1,1
Potenza motore idraulico Kw 1,5
Potenza motore unità di raffreddamento Kw 0,19
Motore movimento testa KW 0,75
Impianto elettrico V 380 - 24
Lunghezza di lavoro della macchina mm 3150
Lunghezza della macchina mm 1650
Larghezza della macchina mm 1300
Altezza della macchina mm 2320 - 2700
Peso della macchina kg 900
Dotazione Standard HM 400
2 Supporti Paralleli
2 Coppie di bloccaggi per montaggio rapido
1 Sistema di raffreddamento
1 Impianto idraulico
1 Unità di regolazione della velocità idraulica
1 Manuale di istruzioni
